Malý rotačný tlmič TRD-TA12

Malý rotačný tlmič TRD-TA12

1.Dvojsmerné-tlmenie
2. Rozsah krútiaceho momentu: 4–13 N·cm
Pracovný uhol 3. 360 stupňov
Zaslať požiadavku
Popis
Technické parametre



TRD-TA12 Malá rotačná klapka



Názov produktu:Malý rotačný tlmič
Model:TRD-TA12
Rozsah krútiaceho momentu tlmenia:4–13 N·cm
Typické aplikácie:Strešné kľučky automobilov, predné lakťové opierky, vnútorné kľučky a iné vnútorné mechanizmy automobilov.


1. Veľkosť:

rotary damper SIZE.png



2. Špecifikácia klapky:

Materiál produktu

Základňa

POM

Rotor

PA

Vnútri

Silikónový olej

Veľký O-krúžok

Silikónová guma

Malý O-krúžok

Silikónová guma



Krútiaci moment (test pri 23 stupňoch, 20 ot./min.)
Rozsah: 4-13 Ncm

A 4,5 ± 0,5 cN.m
B 5,5 ± 0,5 cN.m
C 6,5 ± 0,5 cN.m
D 7,5 ± 0,5 cN.m
E 8,5 ± 0,5 cN.m
F 10 ± 0,5 cN.m
X prispôsobené



3. Trvanlivosť:

Teplota

Teplota v miestnosti: 23 stupňov

Jeden cyklus

→ 1 smer v smere hodinových ručičiek,
→1 cesta proti smeru hodinových ručičiek (30 ot./min.)

Celý život

50 000 cyklov



4. Charakteristika klapky:

Damper Characteristics.png



Poznámka: prvý diagram zobrazuje krútiaci moment vs uhlová rýchlosť (pri izbovej teplote: 23 stupňov)
Krútiaci moment olejovej klapky sa mení rýchlosťou otáčania, ako je znázornené na obrázku vľavo. Zvýšenie krútiaceho momentu zvýšením rýchlosti otáčania
Druhý diagram zobrazuje krútiaci moment vs teplota (rýchlosť otáčania: 20 ot./min.)
Krútiaci moment olejovej klapky sa mení podľa teploty, vo všeobecnosti sa krútiaci moment zvyšuje pri znižovaní teploty a klesá pri zvyšovaní teploty

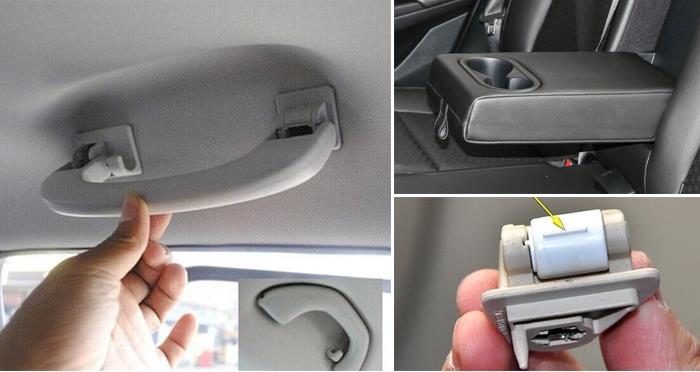

5. Aplikácia:
Rukoväť na strechu auta, lakťová opierka auta, vnútorná rukoväť a ďalšie interiéry auta.





Zistite viac o tlmičoch sudov
