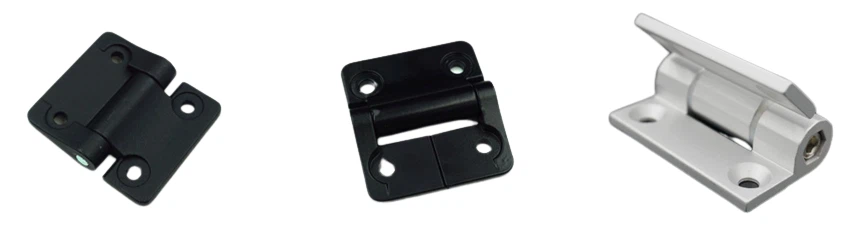

Čo je trecí záves

Trecí záves je tiež známy ako momentový záves. Je to závesný mechanizmus, ktorý poskytuje tlmič pohybu a možno ho použiť na udržanie fixnej ​​uhlovej polohy objektu bez potreby iných podporných alebo uzamykacích mechanizmov.

Tento typ trecieho pántu má tupý pánt, ktorý drží polohu nastaviteľnú. Sú navrhnuté s pevnými alebo voľnými kolíkmi, ktoré majú často rovnakú dĺžku a šírku a sú vyrobené z rôznych materiálov. V tomto závese krútiaceho momentu aretačnej polohy je veľa rôznych.

Spoločnosť Toyou tlmičov navrhuje a vyrába trecie pánty v rôznych veľkostiach a sile. Mnohé z našich návrhov sú 360-stupňové závesy. V tejto konfigurácii sa komponenty závesu môžu voľne otáčať v úplnom 360-stupňovom pohybe. Rozsah pohybu je však zvyčajne obmedzený komplementárnymi komponentmi, ku ktorým je záves pripevnený.

Zvažujeme rôzne faktory, ktoré môžu ovplyvniť označenie trecieho závesu, aby sme optimalizovali výkon a použiteľnosť. Špecifická aplikácia a zamýšľané použitie výrobku zohrávajú rozhodujúcu úlohu pri určovaní konštrukčného obsahu mechanizmu trecích závesov. Nižšie sú uvedené niektoré dôležité úvahy pri konštrukcii trecieho závesu.

Otočný bod:Trecí záves má stredový otočný bod, okolo ktorého sa záves otáča a riadi pohyb. Oporný bod je navrhnutý tak, aby sa záves mohol plynulo otáčať a zostal stabilný.

Trecia plocha:Panely alebo kotúče trecieho závesu sa navzájom dotýkajú a vytvárajú trenie. Tieto povrchy môžu mať do seba zapadajúce zuby, hrebene alebo štruktúrované vzory na zvýšenie trenia a zabránenie kĺzania.

Nastavenie trenia:Niektoré trecie pánty dokážu nastaviť trenie. Dá sa to urobiť zmenou materiálu povrchu, úpravou kontaktnej plochy alebo inštaláciou nastaviteľných komponentov.

Nosnosť:Konštrukcia trecieho závesu by mala zohľadňovať očakávané zaťaženie a hmotnosť, ktorú musí znášať. Mal by byť schopný odolať silám generovaným aplikáciou bez deformácie alebo straty trenia.

Rozsah pohybu:Špecifický požadovaný rozsah pohybu alebo uhol rotácie je potrebné starostlivo určiť v závislosti od aplikácie. Konštrukcia musí spĺňať požadovaný rozsah pohybu pri zachovaní stabilnej a plynulej prevádzky.

Veľkosť a tvar:Trecie pánty sa dodávajú v rôznych veľkostiach a tvaroch a môžu byť navrhnuté alebo prispôsobené podľa priestoru dostupného v aplikácii. Môžu byť štíhle alebo okrúhle, aby vyhovovali špecifickým požiadavkám rôznych zariadení alebo predmetov.

Trecie pánty plnia svoj účel precíznym inžinierstvom tolerancií medzi mechanickými komponentmi. Na dosiahnutie požadovanej úrovne odporu alebo tlmenia v pohybe závesu sa bežne používajú ďalšie prvky, ako sú pružiny a mazivá.

V niektorých situáciách je cieľom dosiahnuť kontrolovanú a špecifickú rýchlosť zatvárania pre predmet pripevnený k závesu. V iných prípadoch sa krútiaci moment generovaný závesom využíva na udržanie jedného alebo oboch predmetov v požadovanej polohe, ktorá nemusí byť nevyhnutne úplne otvorená alebo zatvorená. Pri použití na zaistenie jedného z otočných komponentov sú tieto pánty navrhnuté tak, aby boli posunuté definovanou krútiacou silou, ktorá presahuje ich menovitý krútiaci moment.

Jedným z hlavných kvalitatívnych aspektov trecích pántov je rozdiel medzi statickým a dynamickým krútiacim momentom. Technológia Clip umožňuje úzky a predvídateľný vzťah medzi statickým a dynamickým krútiacim momentom a špecifikáciou vyšších krútiacich momentov bez ohrozenia tolerancie krútiaceho momentu alebo životnosti.

Náš dizajn tlmiča závesov Toyou môže podporovať prispôsobený záves. Môžeme navrhnúť jednosmerné alebo obojsmerné závesy podľa potrieb zákazníka.

Používajú sa trecie pánty vrôzne aplikáciekde je potrebný odpor. Ako napríklad lampa, laptop, DVD, EV, domáce spotrebiče, kryty akéhokoľvek druhu, bezpilotné lietadlo, inteligentný systém bývania, PC, kamera, komunikačné vybavenie, lekárske vybavenie

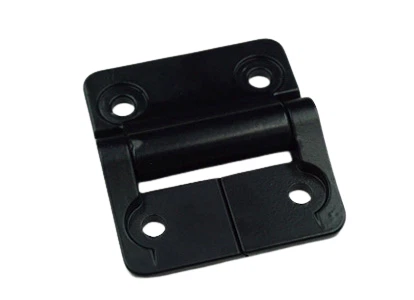

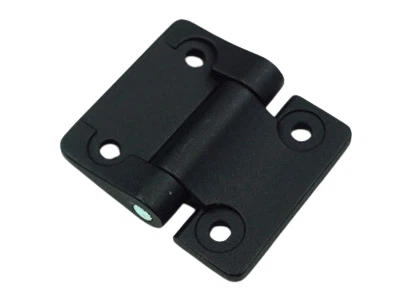

Trecí pánt z plastového materiálu.

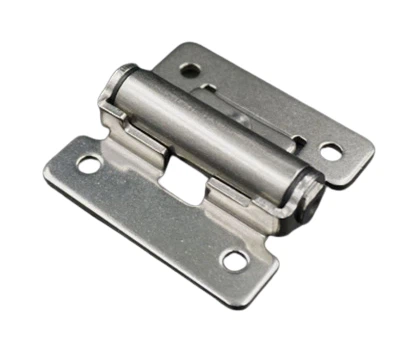

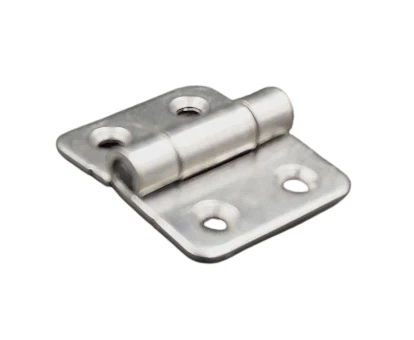

Trecí záves z kovového materiálu.

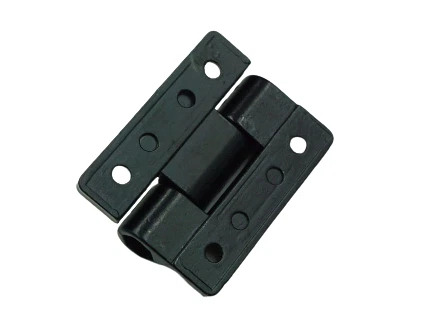

Polohovo nastaviteľné trecie pánty

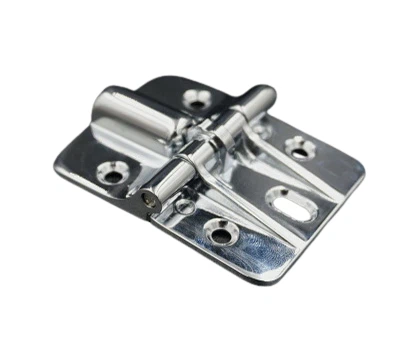

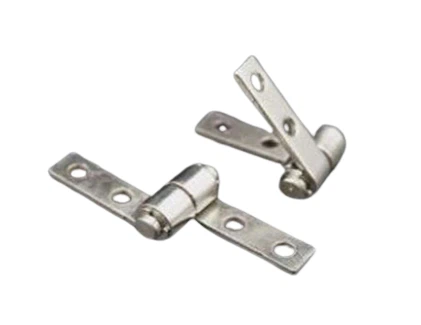

Náhodný zastavovací pánt

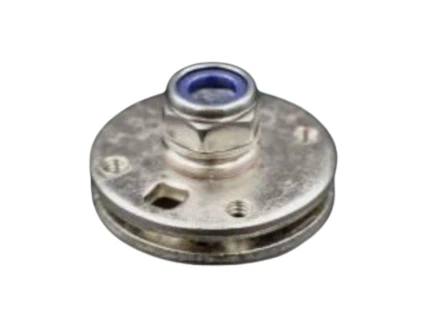

Závesy s voľným dorazom

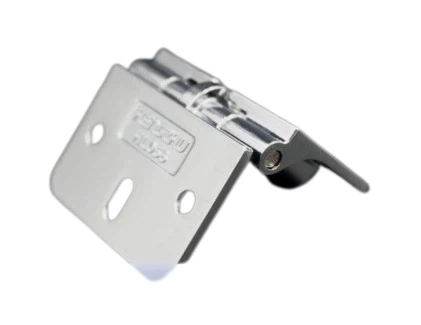

Záves tlmiča voľného dorazu
